Le cuivre conduit très bien l’électricité, mais cela ne suffit pas à en faire une protection. Dans une rénovation, la vraie question est de savoir quand relier une canalisation métallique à la liaison équipotentielle, comment éviter qu’un tuyau serve de faux conducteur de terre, et quels contrôles font la différence dans une salle d’eau. Je pars toujours d’une idée simple : on ne protège pas avec le métal seul, on protège avec un circuit de sécurité cohérent.
Les points essentiels à garder en tête
- Un tuyau en cuivre n’est pas une prise de terre à lui seul.
- On parle surtout de liaison équipotentielle principale dans le logement et de liaison équipotentielle supplémentaire dans les pièces d’eau.
- La liaison principale se dimensionne généralement dans une plage de 6 à 25 mm² en cuivre, tandis que la liaison supplémentaire se fait en 2,5 mm² sous protection mécanique ou 4 mm² en pose apparente.
- Les coupures en PER, les flexibles et les joints isolants peuvent interrompre la continuité électrique.
- Dans une salle de bain, les canalisations métalliques, radiateurs et autres masses accessibles doivent être pensés ensemble.
- Si l’installation est ancienne ou douteuse, un contrôle de continuité et un avis pro évitent les faux bons gestes.
Pourquoi un tuyau en cuivre ne remplace jamais la terre
Un tuyau en cuivre transporte très bien le courant, mais une prise de terre n’est pas un simple morceau de métal : c’est une électrode conçue pour offrir un chemin fiable vers le sol et vers la barrette de terre du logement. Ce n’est pas la même fonction, ni le même niveau d’exigence.
Promotelec rappelle qu’il ne faut pas utiliser une canalisation d’eau ou une canalisation métallique enterrée comme prise de terre. En clair, la plomberie peut faire partie d’une liaison équipotentielle, mais elle ne remplace jamais l’électrode de terre, le conducteur principal de protection ni le différentiel 30 mA.
La nuance compte, parce qu’un tuyau peut être interrompu par un flexible, un raccord isolant ou une section en PER. Dès qu’il y a doute sur la continuité, je considère que le tuyau n’est plus un support de sécurité fiable tant qu’il n’a pas été vérifié.
C’est cette logique qui permet de distinguer le rôle de la plomberie de celui de la terre, et elle mène directement à la question suivante : dans quels cas faut-il relier la canalisation, et dans quels cas s’abstenir ?
Dans quels cas la canalisation doit être reliée à la terre
Je raisonne par situation, pas par habitude. Un tuyau en cuivre n’est pas traité de la même façon selon qu’il traverse une salle de bains, alimente une cuisine, arrive depuis l’extérieur ou est déjà interrompu par un tronçon non métallique.
| Situation | Ce que je fais | Pourquoi |
|---|---|---|
| Canalisation métallique continue qui entre dans le logement | Je la relie à la liaison équipotentielle principale | Je mets toutes les masses métalliques au même potentiel pour limiter le risque de choc |
| Tuyau en cuivre dans une salle d’eau | Je vérifie et je relie la liaison équipotentielle supplémentaire | Les locaux humides demandent une protection renforcée |
| Tronçon cuivre interrompu par du PER, un flexible ou un joint isolant | Je ne suppose jamais la continuité | La partie métallique n’est sûre que si la continuité est mesurée et confirmée |
| Canalisation métallique enterrée ou ancienne colonne d’eau utilisée comme terre | Je l’écarte comme solution de mise à la terre | Ce n’est pas une électrode fiable ni acceptable pour la sécurité du logement |
| Réseau entièrement en PER | Je n’ai pas de tuyau métallique à relier | La protection électrique repose alors sur la terre du logement et les dispositifs différentiels |
Ce tableau évite une erreur classique : vouloir tout relier sans vérifier ce qui est réellement conducteur. Une fois ce tri fait, on peut passer au contrôle de l’existant, et c’est là que les mauvaises surprises apparaissent le plus souvent.
Comment je contrôle une installation existante
Quand je contrôle une installation existante, je cherche d’abord la continuité, pas la jolie finition. Un raccord propre mais isolé par un joint caché ne protège personne.
- Je repère les sections réellement métalliques, du point d’entrée jusqu’aux appareils concernés.
- Je cherche les coupures possibles : flexible, PER, raccord diélectrique, vanne isolante, partie remplacée lors d’un chantier précédent.
- Je vérifie la présence d’un conducteur vert/jaune relié au bon point de référence, sans improvisation au milieu du réseau.
- Je contrôle la continuité avec un appareil de mesure, installation hors tension, pour ne pas me fier à une simple impression visuelle.
- Dans la salle d’eau, j’ajoute le contrôle des masses métalliques accessibles : radiateur, robinetterie métallique, baignoire ou receveur métallique si c’est le cas, et tous les éléments qui peuvent devenir conducteurs en défaut.
Le point le plus révélateur, à mes yeux, est la zone de passage entre cuivre et matériau isolant : c’est souvent là que l’on découvre qu’une liaison supposée continue ne l’est plus. Je vérifie aussi que les circuits concernés sont protégés par un différentiel 30 mA, car l’équipotentialité ne remplace jamais cette protection.
Quand le doute existe, je préfère repartir d’une base propre plutôt que bricoler un pont au hasard. C’est précisément ce qui conduit au bon raccordement, pas à la simple présence d’un collier.

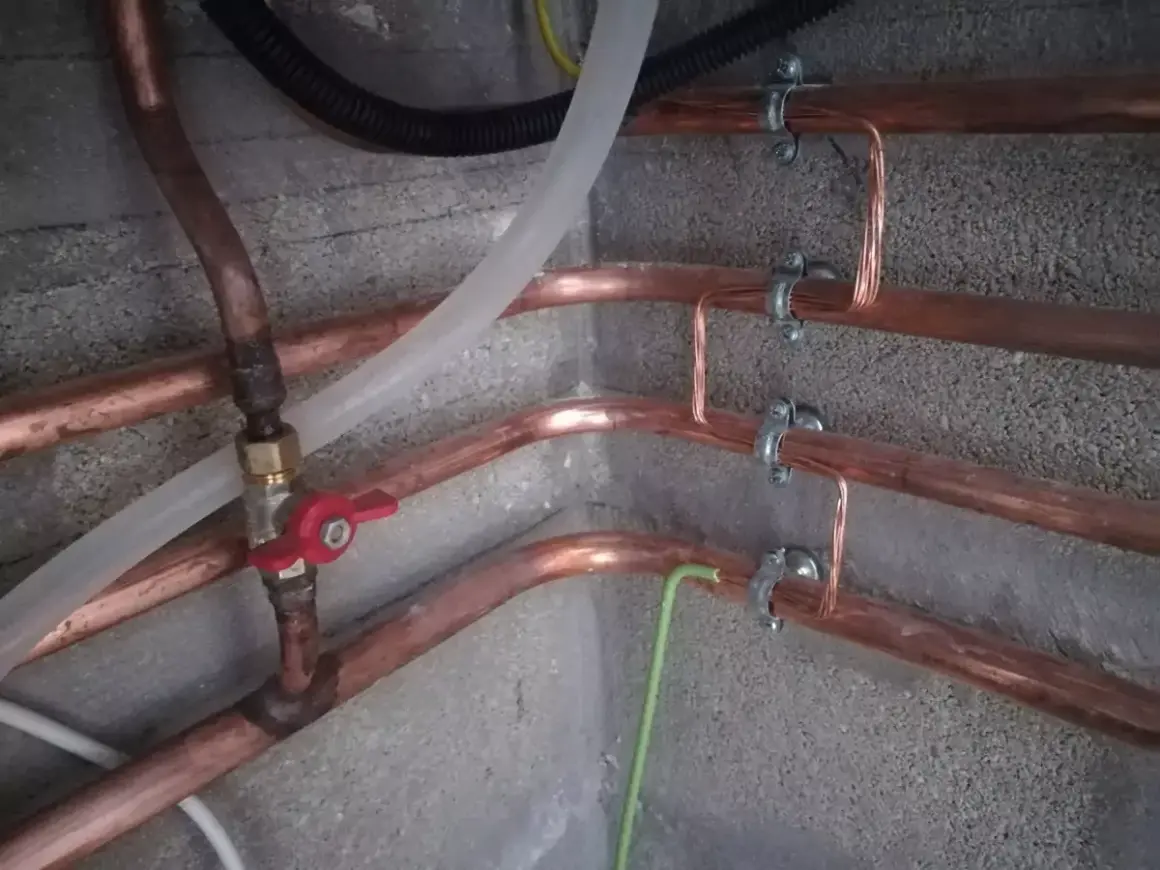

Comment raccorder correctement un tuyau en cuivre

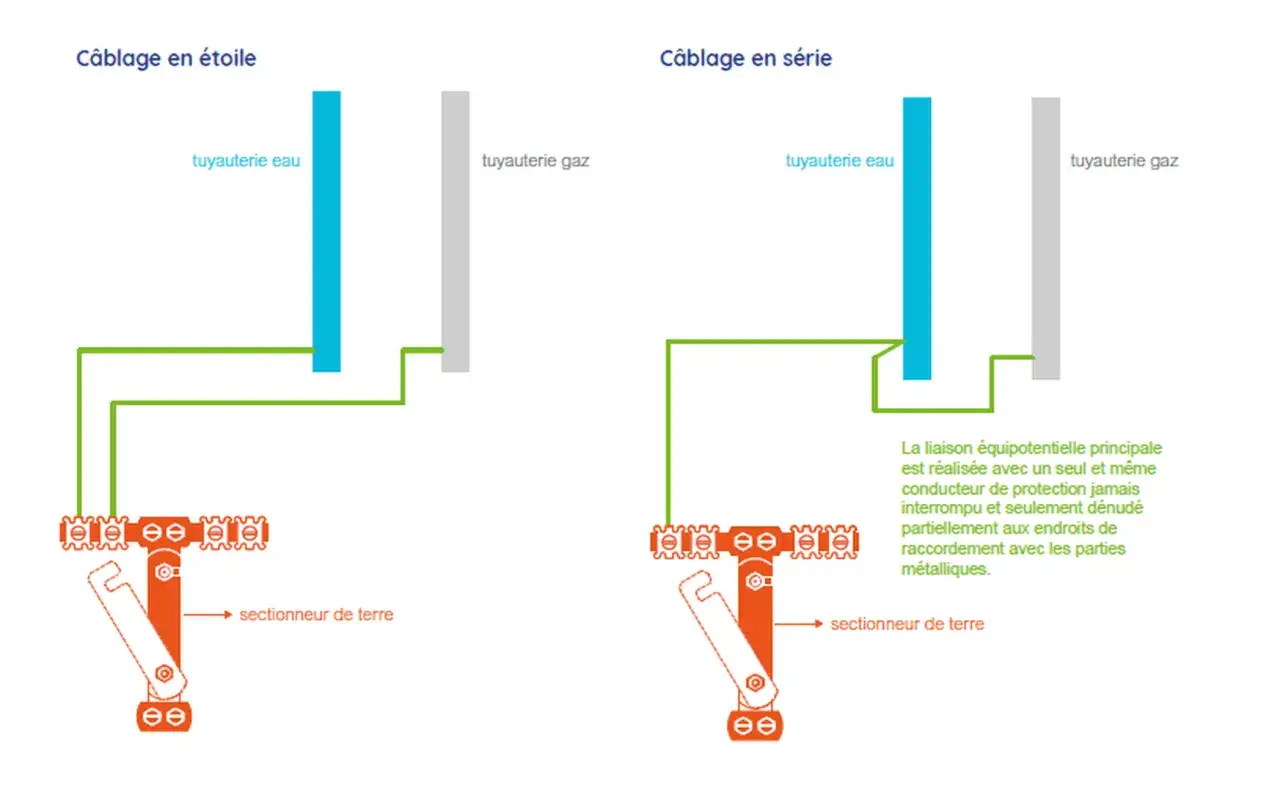

Le bon raccordement repose sur trois choses : un point de prise sur métal nu, un conducteur de section adaptée et un départ vers la barrette ou le bornier équipotentiel, sans détour inutile. Pour la liaison principale, on reste dans une plage de 6 à 25 mm² en cuivre ; pour une liaison supplémentaire de salle d’eau, on travaille en général en 2,5 mm² sous protection mécanique ou 4 mm² en pose directe.
- Je pose le collier sur une partie saine, propre et non peinte du tuyau.
- Je fais partir un conducteur vert/jaune vers le point de référence prévu, sans le faire passer comme un câble impossible à contrôler plus tard.
- Je relie toutes les masses métalliques pertinentes de la pièce d’eau, pas uniquement l’arrivée d’eau.
- Je contrôle la continuité après serrage, avant de refermer l’habillage ou de remettre en service.
La bonne approche n’est pas d’ajouter des colliers partout, mais d’obtenir une liaison courte, lisible et vérifiable. Si la solution devient confuse dès la pose, c’est souvent le signe qu’il faut revoir le cheminement plutôt que forcer le raccord.
Les erreurs qui font perdre la protection
La plupart des défauts viennent moins d’un mauvais matériel que d’une mauvaise lecture du rôle du tuyau. Voici les erreurs que je vois revenir le plus souvent en rénovation.
- Confondre la canalisation en cuivre avec la prise de terre du logement.
- Raccorder un tuyau qui n’est plus réellement continu à cause d’un flexible, d’un raccord isolant ou d’un tronçon en PER.
- Utiliser une section de conducteur trop faible pour la liaison concernée.
- Poser le collier sur une surface peinte, oxydée ou difficile à contrôler.
- Oublier de relier les autres masses métalliques de la pièce d’eau.
- Penser qu’un différentiel 30 mA rend la liaison équipotentielle inutile.
La protection disparaît dès qu’on suppose la continuité au lieu de la mesurer. C’est pour cela qu’un vieux réseau qui a toujours fonctionné mérite parfois plus de prudence qu’une installation neuve bien visible.
Une fois ces pièges écartés, la question devient plus concrète : combien prévoir si l’installation doit être remise à niveau, et à quel moment faut-il laisser faire un professionnel ?
Combien prévoir si l’installation doit être remise à niveau
Le coût dépend surtout de l’accès, de l’ancienneté et du nombre de points à reprendre. Selon IZI by EDF, une mise à la terre complète réalisée par un professionnel se situe souvent entre 300 et 1 000 € TTC, tandis qu’un diagnostic électrique tourne généralement autour de 100 à 150 €.
| Intervention | Ordre de grandeur | Ce qui fait varier le prix |
|---|---|---|
| Diagnostic / contrôle de sécurité | 100 à 150 € | Accès aux points de contrôle, état du réseau, nombre de vérifications |
| Mise à la terre complète d’un logement | 300 à 1 000 € TTC | Maison ou appartement, longueur de câble, présence d’une terre existante |
Dans une salle d’eau, une simple pince et un conducteur ne pèsent pas lourd dans le budget ; ce qui coûte, c’est surtout la remise en cohérence de l’ensemble et la vérification finale. Si l’installation est ancienne, je conseille de ne pas traiter le sujet comme un simple ajout de plomberie : il faut parfois reprendre la terre, les circuits et les protections en même temps.
C’est aussi pour cela que je recommande de faire intervenir un pro dès qu’il y a un doute sur la continuité, la section ou la conformité globale. Le sujet paraît petit, mais ses conséquences ne le sont jamais.
Le contrôle que je ne saute jamais avant de refermer une paroi
Avant de reboucher une saignée ou de remonter un habillage, je garde trois réflexes simples : une photo du raccordement, un point d’accès encore contrôlable et une vérification de continuité consignée quelque part. Si le logement a connu plusieurs reprises de plomberie, je note aussi où passent les sections métalliques et où commencent les zones isolantes ; cela évite de repartir de zéro au prochain chantier.
Au fond, la bonne approche est très sobre : relier ce qui doit l’être, ne jamais faire porter à un tuyau une fonction qu’il n’a pas, et valider la sécurité avant de refermer. C’est ce qui fait la différence entre une plomberie simplement en place et une installation réellement sûre.
