Les décisions qui comptent avant de lancer le chantier
- La distribution en nourrice est souvent la plus simple à lire et à dépanner.
- Le diamètre extérieur ne suffit pas : le débit dépend surtout du diamètre intérieur et de la longueur du circuit.
- Le 16 mm convient surtout aux points de puisage courants et aux courtes distances.
- Le 20 mm apporte plus de confort pour douche, baignoire et alimentation secondaire.
- Je réserve le 26 mm aux lignes principales, aux parcours plus longs ou aux besoins de débit plus élevés.
- Le meilleur schéma est celui qui limite les raccords cachés et garde les organes d’isolement accessibles.
Choisir entre nourrice et dérivations
Quand je conçois un réseau en multicouche, je commence toujours par l’architecture globale. La question n’est pas seulement de savoir où passer les tubes, mais comment l’eau va circuler jusqu’aux appareils sans créer de pertes de charge inutiles. En rénovation, je privilégie très souvent une distribution en nourrice, aussi appelée réseau en étoile ou en pieuvre, parce qu’elle rend l’installation plus lisible et plus facile à isoler point par point.
Concrètement, chaque appareil reçoit sa ligne dédiée depuis un collecteur central. Cela consomme un peu plus de tube, mais on y gagne sur un point essentiel : si un robinet, une douche ou un mitigeur doit être remplacé, je peux couper une seule arrivée au lieu d’immobiliser tout le logement. Sur un chantier occupé, cette souplesse change beaucoup de choses.
| Architecture | Atouts | Limites | Quand je la retiens |
|---|---|---|---|
| Nourrice / étoile | Débit plus homogène, isolation facile, maintenance simple | Plus de tube, besoin d’un emplacement technique pour le collecteur | Rénovation complète, plusieurs points d’eau, volonté de garder le réseau clair |
| Dérivations successives | Moins de matière, tracé parfois plus court | Les pertes de charge s’accumulent, le dépannage est moins confortable | Petit réseau, espace très contraint, reprise ponctuelle |
Je ne diabolise pas les dérivations. Dans une petite salle d’eau ou pour une reprise courte, elles peuvent rester pertinentes. Mais dès que plusieurs pièces se partagent le même réseau, la nourrice me semble plus robuste à l’usage. Une fois cette décision prise, il faut passer au dimensionnement, car c’est là que se joue le vrai confort au robinet.
Dimensionner les tubes selon les usages
Le choix du diamètre est souvent mal compris, alors qu’il conditionne directement le débit disponible. En multicouche, on parle généralement du diamètre extérieur du tube, par exemple 16x2 ou 20x2. Or, pour le débit, le plus important est le diamètre intérieur : un 16x2 laisse environ 12 mm à l’intérieur, ce qui change déjà beaucoup la façon dont le réseau se comporte.
Je garde en tête une règle simple : plus le parcours est long, plus il y a de coudes et plus les besoins simultanés sont importants, plus il faut éviter de sous-dimensionner. Ce n’est pas une question de luxe, c’est une question de stabilité hydraulique. Une douche agréable sur le papier peut devenir poussive si la ligne d’alimentation est trop juste.
| Diamètre courant | Usages fréquents | Mon repère pratique |
|---|---|---|
| 16 mm | Lave-mains, lavabo, évier, WC, petits points d’eau | Très adapté aux trajets courts et aux besoins modérés |
| 20 mm | Douche, baignoire, alimentation d’une pièce d’eau, tronçons secondaires | Je le choisis dès qu’il faut un peu plus de confort et de réserve de débit |
| 26 mm | Ligne principale, réseau plus long, plusieurs appareils susceptibles de fonctionner ensemble | Utile pour limiter les pertes de charge sur les installations plus ambitieuses |
| 32 mm | Cas plus chargés, alimentation principale spécifique, configurations à valider | Je le réserve aux besoins réellement élevés, pas comme choix par défaut |
Dans la pratique, je préfère parfois monter d’un cran plutôt que de faire une économie de tube qui coûtera cher en confort. C’est d’autant plus vrai si la ligne alimente plusieurs points ou traverse un long cheminement. Quand le dimensionnement est posé, je peux enfin dessiner un réseau qui ressemble à la réalité du chantier.

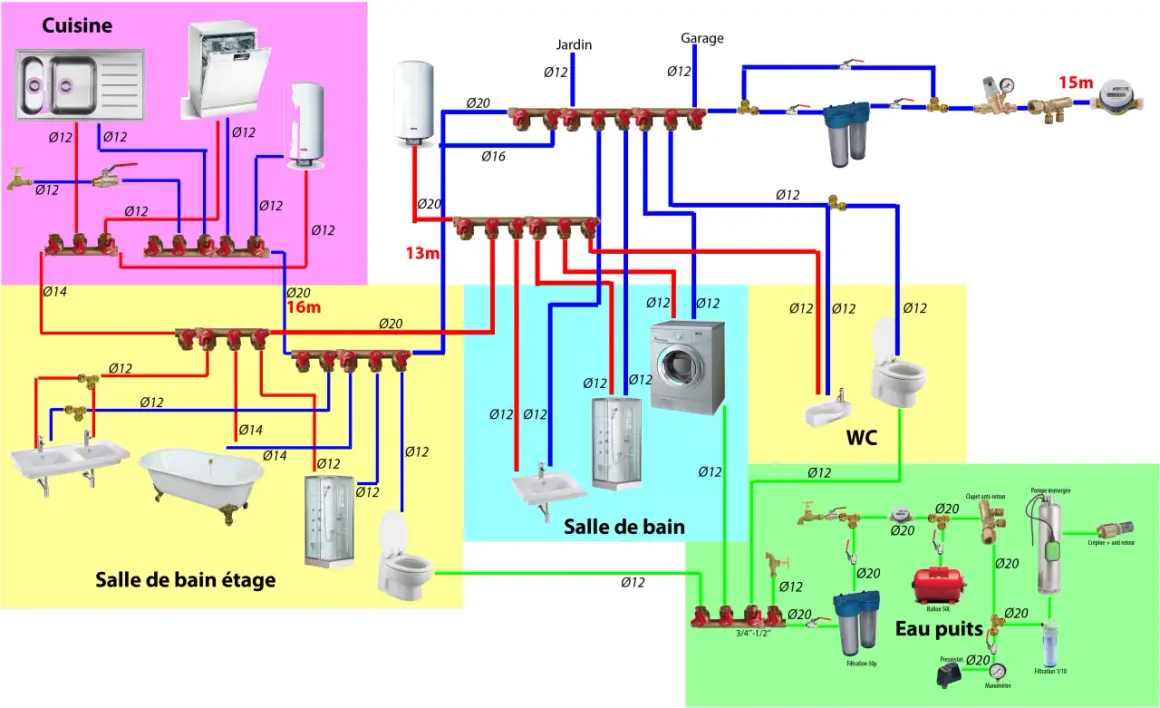

Dessiner le réseau pièce par pièce
Je pars toujours du plan des lieux, pas d’une idée abstraite. Je repère les appareils, l’arrivée générale, le chauffe-eau, les zones humides et les contraintes du bâtiment, puis je trace les lignes comme si je devais moi-même les poser le lendemain. Cette méthode me force à penser au chemin réel du tube, aux traversées de cloisons et à l’accès futur aux organes d’arrêt.
Le schéma doit rester simple à lire. J’indique les départs eau froide et eau chaude, je numérote les lignes, je marque les diamètres et je localise la nourrice. J’aime aussi différencier les circuits par couleur ou par annotation, parce qu’en rénovation on peut très vite se perdre entre les pièces, les reprises et les modifications de dernière minute.
- Je positionne d’abord la nourrice au plus près de la zone technique pour réduire les croisements.
- Je trace ensuite une ligne dédiée par appareil ou par groupe d’appareils cohérent.
- Je note le diamètre de chaque tronçon et la longueur approximative de parcours.
- Je place les vannes d’isolement là où elles resteront accessibles sans casser un mur.
- Je vérifie les passages en cloison, en plancher et en gaine pour éviter les joints cachés.
Dans la plupart des cas, je préfère limiter au maximum les raccords enfouis. Un tube continu vaut presque toujours mieux qu’une succession de petites jonctions difficiles à surveiller. Une fois le tracé fixé, le sujet sensible devient la qualité des raccords, du sertissage et des fixations.

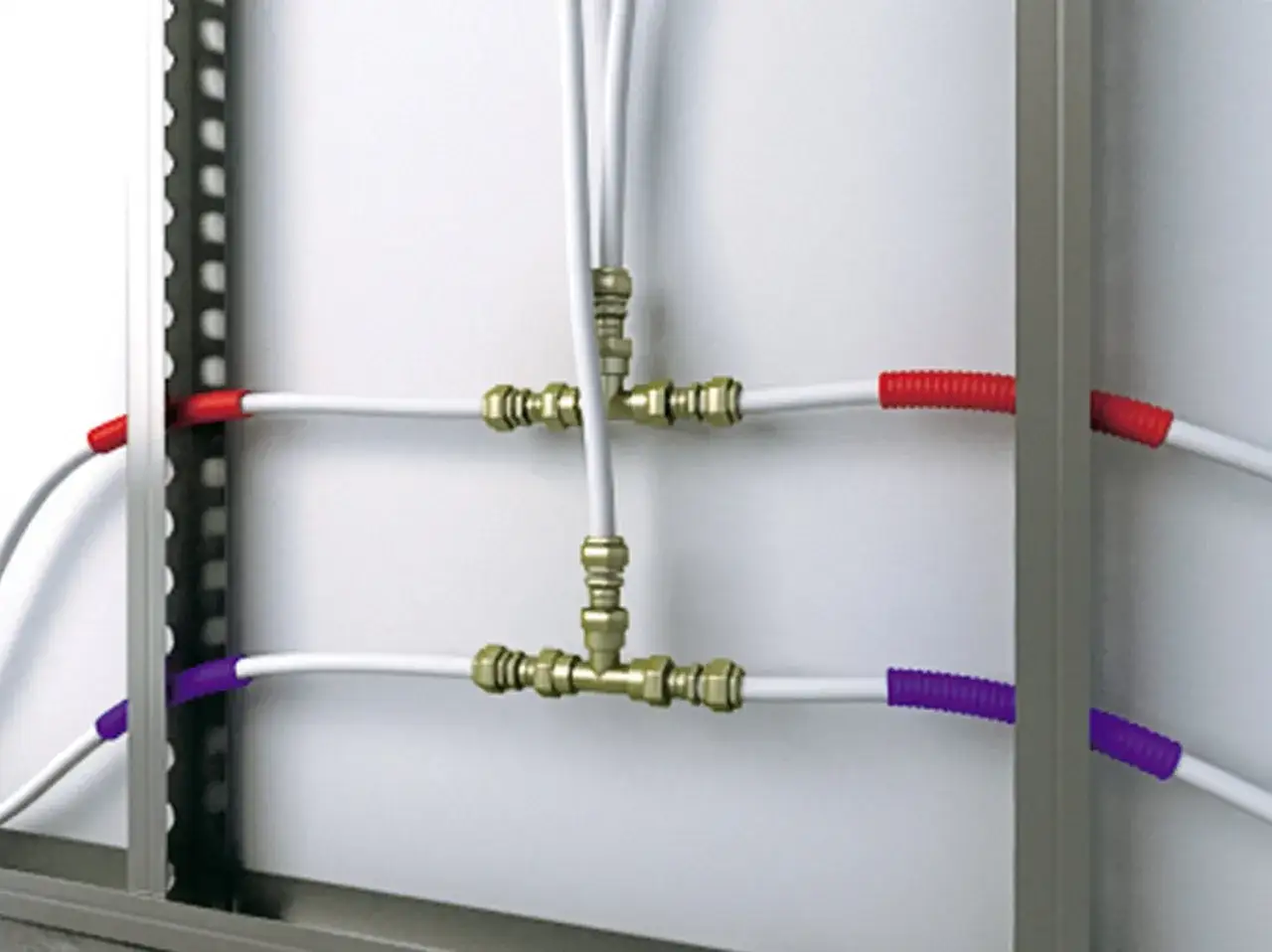

Sertissage, raccords et fixation sans faiblesse
Le multicouche a un avantage précieux : il permet une plomberie propre, sans soudure, à condition de respecter une méthode rigoureuse. Je suis particulièrement attentif à trois choses avant de sertir un raccord : la coupe doit être nette, le tube doit être calibré et l’ensemble doit être compatible avec le système utilisé. Sur ce point, je ne fais jamais d’approximation, parce qu’un raccord mal choisi se paie tôt ou tard.
| Type de raccord | Usage conseillé | Mon avis |
|---|---|---|
| À sertir | Réseaux encastrés, distribution principale, installation durable | Je le privilégie quand l’outillage est bon et que le système est bien maîtrisé |
| À compression | Zone accessible, reprise ponctuelle, intervention simple | Pratique, mais je le garde visible autant que possible |
| Transition cuivre / multicouche | Rénovation mixte, reprise sur une installation existante | Utile, à condition de respecter la compatibilité du fabricant et le contexte de pose |
Je vois encore trop souvent des installations où le tube est contraint par un collier trop serré ou où un coude inutile remplace un cintrage propre. Or chaque raccord en moins est une faiblesse en moins. C’est précisément ce genre de détail qui fait la différence entre un réseau correct et un réseau agréable à vivre.
Les erreurs de tracé que je corrige le plus souvent
Quand je relis un schéma de plomberie, les défauts reviennent presque toujours aux mêmes endroits. Le premier, c’est le sous-dimensionnement de la ligne principale. Le second, c’est l’excès de coudes et de changements de direction, qui fait perdre de la pression sans qu’on s’en rende compte sur le papier. Le troisième, c’est le manque d’anticipation sur l’entretien : on dessine une ligne, mais on oublie qu’elle devra peut-être être contrôlée ou remplacée un jour.
- Sous-dimensionner le réseau : un tube trop petit finit par pénaliser le débit dès qu’un second point d’eau fonctionne en même temps.
- Multiplier les raccords cachés : chaque jonction enfouie complique le diagnostic et la réparation.
- Confondre compacité et efficacité : un tracé court n’est pas toujours un tracé performant si les pertes de charge explosent.
- Oublier l’isolement : sans vannes bien placées, la moindre intervention devient plus lourde qu’elle ne devrait l’être.
- Négliger la compatibilité du système : tube, raccord et outillage doivent fonctionner ensemble, pas seulement “se ressembler”.
- Fermer trop vite les cloisons : sans repérage final, on perd la mémoire du réseau dès la fin du chantier.
Le point que je surveille le plus, au fond, c’est la cohérence d’ensemble. Un réseau peut sembler propre visuellement et rester mauvais hydrauliquement si le tracé n’a pas été pensé comme un système complet. C’est pour cela que je termine toujours par une vérification finale très méthodique avant de fermer quoi que ce soit.
Le contrôle final qui évite les reprises coûteuses
Avant de refermer une cloison ou un doublage, je fais toujours une dernière passe comme si j’étais le futur dépanneur de cette installation. Est-ce que chaque ligne est identifiable ? Est-ce que l’eau chaude et l’eau froide sont clairement repérées ? Est-ce que les organes de coupure restent accessibles ? Est-ce que le parcours correspond encore au plan après les ajustements du chantier ? Ce contrôle prend peu de temps, mais il évite des heures de reprise plus tard.
- Je compare le dessin initial avec ce qui a réellement été posé.
- Je vérifie que chaque appareil a son alimentation correctement identifiée.
- Je contrôle les diamètres, surtout après une modification de dernière minute.
- Je m’assure qu’aucun raccord sensible ne reste noyé sans raison.
- Je prends des photos ou j’annote le plan final pour garder une trace fiable.
Avec un tracé clair, des diamètres cohérents et des raccords placés intelligemment, le multicouche devient un réseau simple à poser et simple à vivre. C’est, à mes yeux, la meilleure façon de transformer une installation technique en chantier propre, durable et facile à maintenir.
