Brasure cuivre en plomberie - Le guide ultime pour des joints parfaits

Assembler du cuivre en plomberie demande surtout de la propreté, de la bonne température et un peu de méthode. Je détaille ici comment choisir entre brasure tendre et brasure forte, préparer les tubes, réussir la chauffe et éviter les défauts qui provoquent les fuites après remise en eau.

Comprendre la brasure du cuivre en plomberie

En plomberie, on parle souvent de soudure, mais techniquement le cuivre se brase. La logique est simple, même si elle mérite d’être bien comprise : on chauffe le raccord et le tube jusqu’au point où le métal d’apport fond, puis il se glisse dans l’espace entre les deux pièces par capillarité. C’est cette action qui fait l’étanchéité, pas une grosse couche de métal posée “par dessus”.

Je distingue toujours deux familles. La brasure tendre travaille à basse température, souvent autour de 300 à 400°C, avec des alliages étain-cuivre ou étain-argent selon les produits. La brasure forte monte bien plus haut, au-delà de 450°C, et certains alliages cuivreux ou argentés vont encore plus loin selon la formulation. Cette différence change tout : résistance mécanique, niveau de chauffe, risque de déformation et domaine d’emploi.

Pour les réseaux d’eau potable, je garde un réflexe simple : je choisis des consommables annoncés sans plomb et compatibles sanitaire. C’est la base si l’on veut une installation propre, durable et cohérente avec les usages domestiques. Cette première distinction posée, la vraie question devient vite celle du matériel à employer et de la façon de préparer le joint.

Le matériel qui fait vraiment la différence

On peut réussir une bonne brasure avec peu d’outillage, mais pas avec des pièces mal préparées. Le plus grand écart de qualité vient souvent du coupe-tube, du décapant et du soin apporté au nettoyage. Je préfère un chantier simple, bien pensé, plutôt qu’une table remplie d’outils inutiles.

Dans les faits, ce n’est pas le cuivre qui manque le plus souvent, c’est la préparation. Un tube propre, une emboîture correcte et un décapant bien posé valent mieux qu’un chalumeau trop agressif. Une fois ce socle en place, on peut passer à la préparation du tube lui-même sans perdre de temps au moment critique.

Préparer les tubes avant toute chauffe

Je commence toujours par couper droit, puis par ébavurer soigneusement. C’est un détail en apparence, mais un bord mal préparé gêne l’emboîtement et crée une zone de fuite potentielle. Je nettoie ensuite le tube et l’intérieur du raccord sur une zone d’environ 2 à 3 cm, jusqu’à retrouver un cuivre brillant et homogène.

1. Je coupe le tube à angle droit avec un coupe-tube.
2. J’ébavure l’intérieur et l’extérieur pour supprimer toute arête.
3. Je frotte les parties à assembler avec toile émeri ou laine d’acier.
4. Je dégraisse et je chasse toute trace d’humidité.
5. J’applique le décapant en couche fine, pas en pâté.
6. J’emboîte le tube à fond, sans forcer de travers.
7. Je marque si besoin la profondeur d’insertion pour garder un assemblage régulier.

La pièce doit être sèche avant la chauffe. C’est banal, mais je rappelle le point parce qu’un reste d’eau dans le tube fait chuter la température locale et perturbe la montée en fusion. Si la préparation est sérieuse, la chauffe devient beaucoup plus lisible. C’est précisément là qu’il faut passer au geste de brasage.

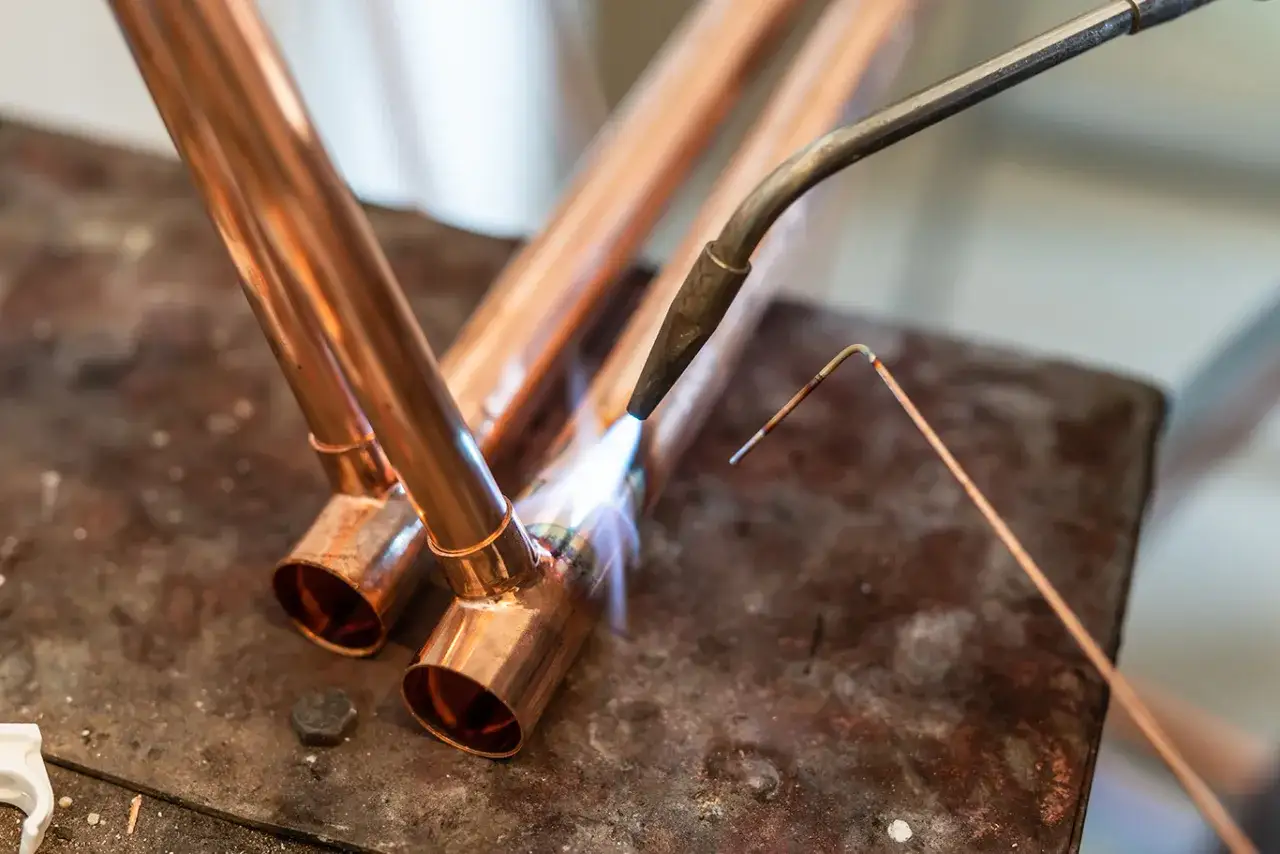

Réaliser une brasure propre, étape par étape

Le bon réflexe consiste à chauffer le raccord, pas le fil de soudure. Je cherche une montée en température progressive et homogène, puis j’approche le métal d’apport seulement quand le joint est prêt à l’absorber. Si la brasure fond au contact sans que j’aie besoin de l’étaler à la baguette, la température est en général correcte.

1. Je répartis la flamme autour du raccord pour chauffer l’ensemble, pas un seul point.
2. J’observe le décapant, qui change d’aspect quand la température devient suffisante.
3. Je présente le fil à l’entrée du joint, côté opposé à la flamme si possible.
4. Je laisse la capillarité tirer le métal dans l’espace entre tube et raccord.
5. J’arrête dès que le cordon est régulier, sans surcharger le joint.
6. Je laisse refroidir naturellement, sans bouger la pièce.

Je préfère être très clair sur un point : si la brasure perle, tombe ou s’accumule en surface, quelque chose cloche. Soit le cuivre n’est pas assez propre, soit la température est trop basse, soit elle est déjà trop haute et le flux a été brûlé. Le joint doit rester discret, régulier et continu. C’est souvent ce rendu sobre qui signe une bonne exécution.

Choisir entre brasure tendre, brasure forte et raccords sans flamme

Je ne choisis jamais une méthode “par habitude”. Je la choisis selon le réseau, l’accès, l’environnement et le niveau de contrainte mécanique ou thermique. En rénovation intérieure, cette décision fait gagner du temps et évite bien des reprises.

Dans mon approche, les raccords sans flamme sont particulièrement utiles près d’un support combustible, dans une cloison étroite ou lorsqu’on veut limiter les risques pendant une rénovation. À l’inverse, la brasure reste très pertinente dès qu’on cherche un assemblage compact, durable et discret. Pour les réseaux de gaz ou les applications techniques sensibles, je vérifie toujours la compatibilité exacte du procédé et du raccord plutôt que d’improviser.

Les erreurs les plus coûteuses sur une installation cuivre

Je vois revenir les mêmes fautes, et elles sont presque toujours évitables. Les connaître fait gagner du temps, du matériau et, surtout, évite d’ouvrir deux fois le même mur.

• Cuivre encore oxydé ou gras : le métal d’apport accroche mal et le joint semble réussi alors qu’il ne l’est pas.
• Excès de décapant : le flux aide la brasure, mais en trop grande quantité il laisse des résidus inutiles et peut compliquer le nettoyage.
• Chauffe mal répartie : si le tube seul chauffe, le joint ne prend pas correctement.
• Flamme trop longue sur un point : le décapant brûle, le cuivre noircit et la capillarité devient médiocre.
• Pièce bougée pendant le refroidissement : le joint se fissure parfois sans qu’on le voie immédiatement.
• Remise en eau trop rapide : on masque un défaut de brasure alors qu’un simple contrôle visuel l’aurait révélé.
• Mauvais choix d’alliage : pour l’eau potable, je garde en tête le sans plomb; pour d’autres usages, je vérifie la compatibilité au lieu de supposer.

Mon test mental est simple : si je dois “rattraper” un joint au lieu de le laisser se faire tout seul, je ralentis et je recommence la préparation. C’est presque toujours là que se joue la qualité finale. Une fois ces pièges écartés, il reste un dernier point que je vérifie systématiquement avant de refermer un chantier.

Le réflexe qui m’évite les reprises après remise en eau

Avant de refermer, je contrôle le joint à froid, je passe un chiffon sec autour de l’assemblage et je mets le réseau sous pression progressivement. Si une microfuite existe, elle apparaît vite à cet instant, pas trois semaines plus tard derrière un habillage. Je nettoie aussi les excédents de flux, surtout sur les zones visibles ou difficiles d’accès, parce qu’un réseau propre vieillit toujours mieux qu’un réseau “laissé comme ça”.

Dans un projet de rénovation, j’aime aussi me poser une dernière question simple : le cuivre est-il vraiment la meilleure solution dans cette zone précise ? Parfois oui, pour sa tenue, sa compacité et sa durabilité. Parfois non, surtout quand la flamme devient pénible à gérer ou quand un raccord sans soudure simplifie franchement le travail. C’est cette lecture du chantier, plus que la technique elle-même, qui fait la différence entre une réparation correcte et une installation que je n’ai pas envie de rouvrir.
